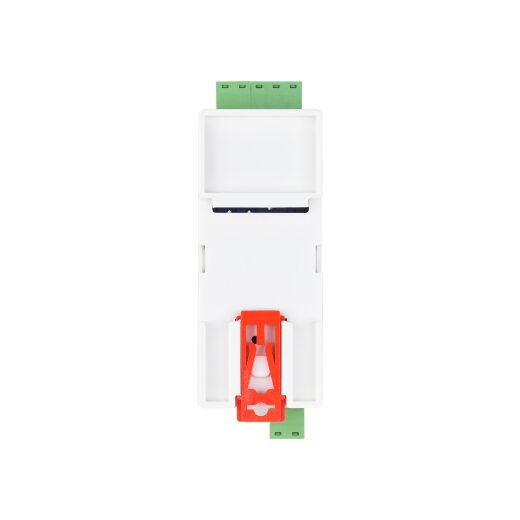

WaveShare Industrial Serial Server POE-toiminnolla RS485 – RJ45 Ethernet TCP/IP sarjatukeen Rail-Mount

Teollinen sarjapalvelin POE -toiminnolla, RS485-RJ45 Ethernet, TCP/IP-sarja, kiskoasennustuki.

Versiovaihtoehdot

• RS485 TO ETH (B) – WS20978: Yhteinen Ethernet-portti
• RS485 POE ETH:hen (B) – WS23273: PoE Ethernet -portti + galvaaninen eristys

Nämä kaksi versiota ovat samat ohjelmistotoiminnoissa, kun taas RS485 TO POE ETH (B) on laitteistopäivitysversio, joka tukee PoE Ethernet -portin virtalähdettä teho- ja signaalieristyssuojauksella, mikä on turvallisempaa teollisissa sovelluksissa.

Ominaisuudet

Tämä on RS485-laitteen tiedonkeruu/IoT-yhdyskäytävä teollisuusympäristöihin. Se yhdistää useita toimintoja yhteen, mukaan lukien sarjapalvelin, Modbus-yhdyskäytävä, MQTT-yhdyskäytävä, RS485 – JSON jne. Moduulissa on RS485 ja Ethernet-portti (POE-toiminto on valinnainen) ja se käyttää ruuviliittimiä tehonsyöttöön. Paloa hidastava kiskoon asennettava kotelorakenne, pieni koko, helppo asentaa. Se soveltuu sovelluksiin, kuten tiedonkeruu, IoT-yhdyskäytävä, tietoturva ja turvallisuus IoT ja älykäs instrumenttivalvonta…

Määritä

• Tuotetyyppi: sarjapalvelin, Modbus-yhdyskäytävä, MQTT-yhdyskäytävä
• Perustoiminto: Kaksisuuntainen läpinäkyvä tiedonsiirto RS485:n ja Ethernetin välillä
• Tiedonsiirtoliitäntä: RS485-portti x 1, Ethernet-portti x 1
• Virtalähde: 6 ~ 36 V DC, ruuviliitin tai PoE-portti
• Eristyssuojaus: tehoeristys, signaalin eristys
• Ethernet: PoE-verkkoportti, tukee IEEE 802.3af -standardia, 10/100M RJ45 automaattinen neuvotteluportti, 2KV ylijännitesuoja
• Sarjaportti: Eristetty RS485
• Tiedonsiirtonopeus: 300 – 115 200 bps
• Pariteettibitti: ei mitään, pariton, parillinen, merkki, välilyönti
• Databitti: 5 ~ 9 bittiä
• Virtauksen ohjaus: N/A
• Protokolla: ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS
• Kokoonpano: isäntä, verkkoselain, laitehallintatoimintokirjasto
• Viestintämenetelmä: TCP/IP-suora viestintä, VCOM
• Toimintatila: TCP-palvelin, TCP-asiakas (yhdessä TCP-palvelimen kanssa), UDP, UDP-monilähetys
• Käyttölämpötila: -40? ~85?
• Säilytyslämpötila: -45? ~125?
• Kosteusalue: 5 % – 95 % suhteellinen kosteus
• Koko: P x L x K: 87 x 36 x 59 mm

Wiki: http://www.waveshare.com/wiki/RS485_TO_ETH_(B)

Pidä kiinni

Tämän tuotteen virtalähde ei sisälly pakkaukseen, sitä suositellaan käytettäväksi teollisen 12V DIN-kiskon virtalähteen kanssa – WS21399 .

1. RS485 POE ETH (B) -moduuli x1
