Pololu Stepper Moottori NEMA 17 28 cm lyijyruuvi Bipolær 200 askelmaa kierrosluku 42x38mm 2,8 V 1,7 A vaihe 2268

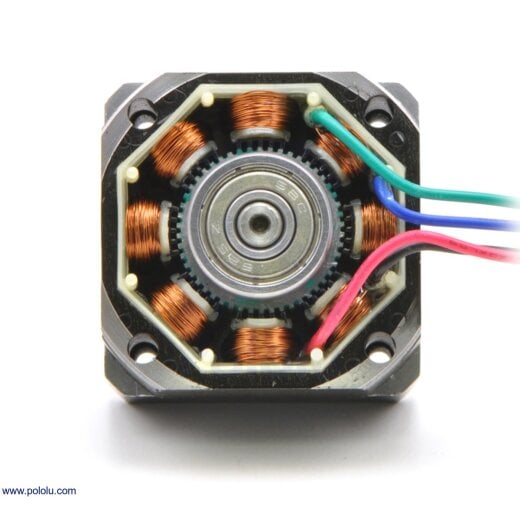

Tässä NEMA 17 -hybridissä bipolaarisessa askelmoottorissa on integroitu 28 cm (11") kierretanko ulostuloakselina, mikä muuntaa sen lineaariseksi toimielimeksi, joka mahdollistaa tarkan avoimen silmukan paikantamisen. Mukana olevassa piipun mutterissa on neljä kiinnitysreikää, ja se liikkuu 40 μm (1,6 mil) koko askelta kohti; Tarkempi resoluutio voidaan saavuttaa mikroaskelilla. Askelmoottorissa on 1,8 asteen askelkulma (200 askelta/kierros) ja jokainen vaihe kuluttaa 1,7 A 2,8 V jännitteellä, mikä tarjoaa 3,7 kg-cm (51 oz-in) vääntömomentin.

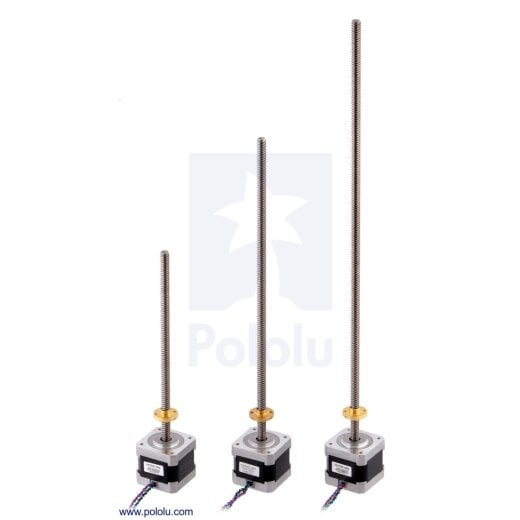

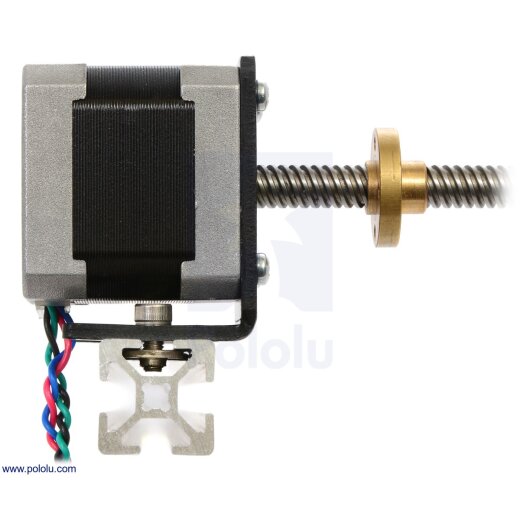

Tähän askelmoottoriin rakennettu johtoruuvi ulottuu 28 cm (11") askelmoottorin etuosasta ja painaa 385 g (13,5 unssia). Varastossamme on myös versioita tästä askelmoottorista 18 cm ja 38 cm kierrekaroilla, ja meillä on myös askelmoottori ilman kierrekaraa.

Määritä

• Koko: 42,3 mm neliö x 38 mm, ilman vartta (NEMA 17)
• Johtoruuvi: Tr 8 x 8 (P2)
• Askeleita per kierros: 200
• Lineaarinen askelkoko: 40 µm (1,6 mil) täyttä askelta kohti
• Nimellisvirta: 1,68A per kela
• Nimellisjännite: 2,8V
• Resistanssi: 1,65Ω per puola
• Vääntömomentti: 3,7 kg-cm (51 oz-in)
• Induktanssi: 3,2 mH per kela
• Taluttimen pituus: 16 cm (6,5")
• Ulostuloakseli kaksoiskuulalaakerilla

Huomaa, että vaikka tietolomake koskee 28 cm:n lyijyruuvin askelmoottoria, ainoa ero näiden kolmen version välillä on lyijyruuvin pituus.

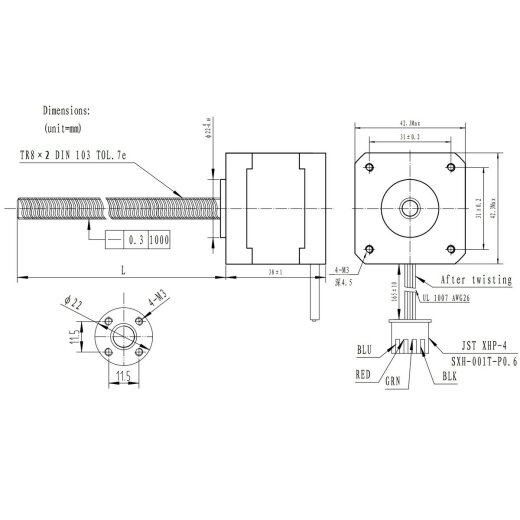

Mitat

• Koko: 42,3 mm neliö x 38 mm (NEMA 17) Ilman akselia.
• NEMA-aika: 17
• Paino: 385 g Tämä mitta sisältää piippumutterin, joka lisää 11,6 g (0,41 unssia).
• Akselin halkaisija: 8 mm

Yleiset tiedot

• Varren tyyppi: 28 cm kierretanko Kierteen ominaisuuksien ISO määritelmä: Tr 8 x 8 (P2) – puolisuunnikkaan muotoinen kierre, halkaisija 8 mm, nousu 8 mm, jako 2 mm.
• Nimellisvirta: 1680 mA per kela.
• Nimellisjännite: 2,8V
• Vääntömomentti: 51 oz*in
• Askeleita per kierros: 200
• Vastus: 1,65 ohmia ⁴
• Induktanssi per vaihe: 3,2 mH

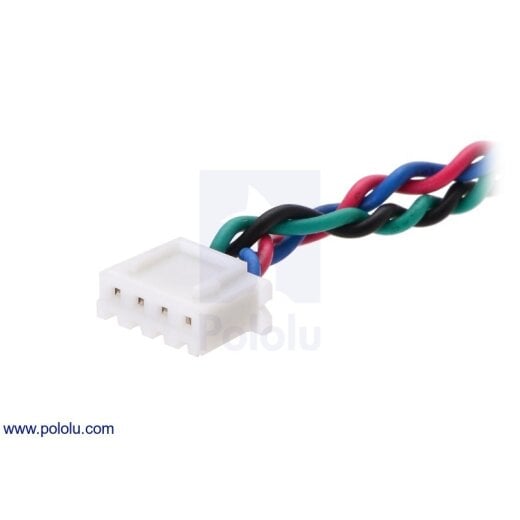

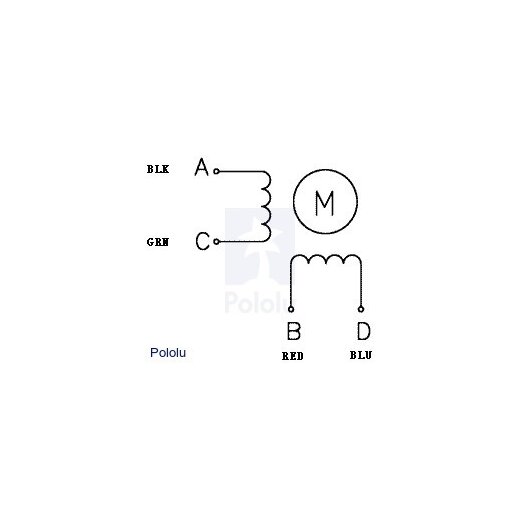

• Johtojen määrä: 4
• Viivan pituus: 16 cm kiertämisen jälkeen.
