Keyestudio DIY -aloitussarja Arduinolle, jossa on MB102 830 reikää koholevyn hyppyjohtimien virtalähdemoduuli

Tämä sarja sisältää leipälevyn tehomoduulin, 830 liitäntäpisteen sisältävän leipälevyn, 65 kappaleen leipälevyn kaapelipaketin ja nipun 140 jumpperikaapelia.

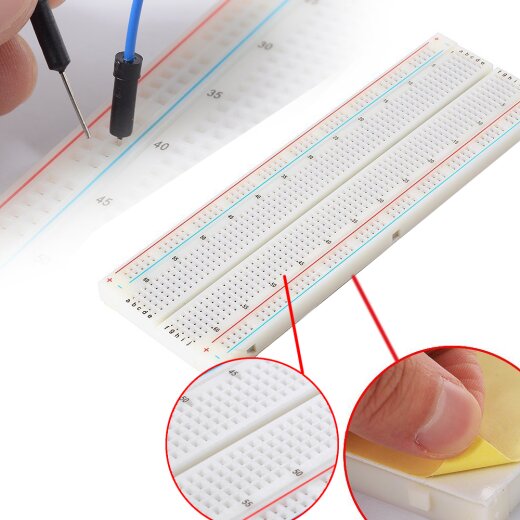

Juoteton leipälevy 830 liitäntäpisteet

Koostuu 630 liitäntäpisteestä ja 200 liitäntäpisteestä.

• Juoteton koelevy – 830 liitäntäpistettä koostuu: 630 liitäntäpisteen liitoslistasta, 200 liitäntäpisteen jakoliuskasta.
• 126 erillistä 5-pisteliitäntää sekä 4 vaakasuuntaista väylälinjaa (voimalinjaa), joissa kussakin 50 testipistettä.
• Jokainen piste on merkitty kirjaimilla sivun yläosassa ja numerolla sivun alareunassa
• Nastat tunnistetaan numeroiduilla riveillä ja sarakkeilla
• Kytkentä- ja virheenkorjauspiirien suunnitteluun
• Muovikotelo, jossa on alhainen staattinen varaus
• Leipälaudan koko: 165 mm (P) x 55 mm (L)
• Tämä valkoinen tapetti on itseliimautuva takana.

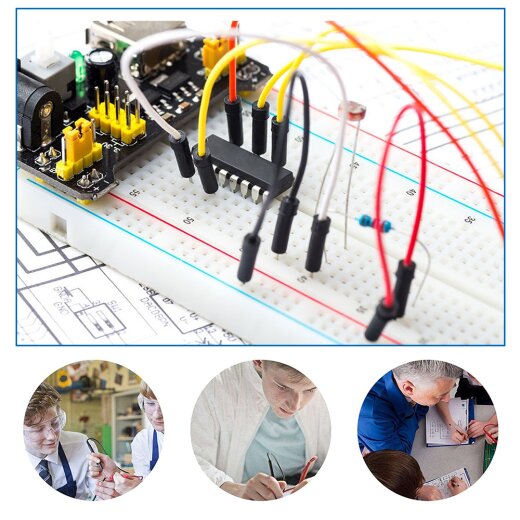

Keyestudio Breadboard-virtamoduuli

Tässä Keyestudion leipälevyn tehomoduulissa on 5V ja 3,3V DC-lähtö-PIN, helppo ulkoiseen käyttöön. Kun käytät sitä, voit kytkeä sen suoraan leipälevyyn.

• Tulojännite: 6,5-12V (DC) tai USB-virtalähde
• Lähtöjännite: 3,3V ja 5V kytkettävä
• Suurin lähtövirta: <700mA
• Kaksisuuntainen riippumaton ohjaus, kytkettävissä 0V, 3,3V ja 5V.

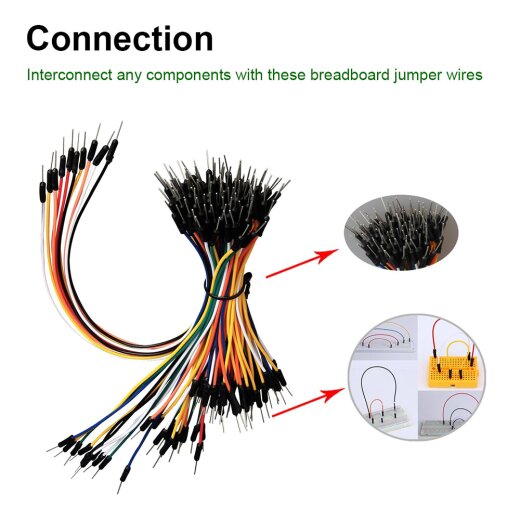

M/M leipälaudan jumpperilanka

M/M Breadboard Jumper Wire Pack, yhteensä 65 kappaletta eri pituisia ja monia värejä. Nämä joustavat hyppyjohtimet ovat peruskomponentteja, jotka yhdistävät kaksi tai useampia laitteita. Niitä valmistetaan useissa väreissä, joten voit helposti valita oikean, kun erät ovat tukossa. Ne tarjoavat helpon tavan rakentaa omia piirejä koepalevylle.

• Pistoke pistokkeeseen
• Toimitetaan pakkauksessa, jossa on 65 hyppylankaa eri väreissä ja pituuksissa.
• Täydellinen muotoilu leipälaudoille ja Arduinolle.
• Helppo rakentaa omia piirejä leipälevylle.

Laatikossa pakattu 140 jumpperilankapaketti

Hyppyjohtimet on leikattu valmiiksi ja taivutettu suorassa kulmassa päistään, jolloin voit valita sovelluksellesi sopivan pituuden ja kytkeä sen ilman, että johdotus tulee sotkuiseksi ja hallitsemattomaksi.
Tähän sarjaan kuuluu 14 eripituista 22AWG-johtoa

• 10x jumpperikaapelit – 126 mm
• 10x hyppylanka – 103 mm
• 10x jumpperikaapelit – 77 mm
• 10x hyppylanka – 51 mm
• 10x hyppylanka – 26 mm
• 10x hyppylanka – 23 mm
• 10x hyppylanka – 21 mm
• 10x hyppylanka – 19 mm
• 10x hyppylanka – 15 mm
• 10x hyppylanka – 13 mm
• 10x hyppylanka – 10 mm
• 10x hyppylanka – 8 mm
• 10x hyppylanka – 5 mm
• 10x hyppylanka – 3 mm

Paketti mukana

• Keyestudio 830 Tie Points Breadboard x1
• Koivulevyn tehomoduuli x1
• Breadboard Wire pakkaus 65 x 1
• 140 hyppyjohtimien nippu x1
