I/O Expansion Sensor Shield Arduino Nano/Uno -laajennuskortille

Arduino I/O-laajennusanturin suoja, joka on yhteensopiva Arduino UNO / Nanon kanssa.

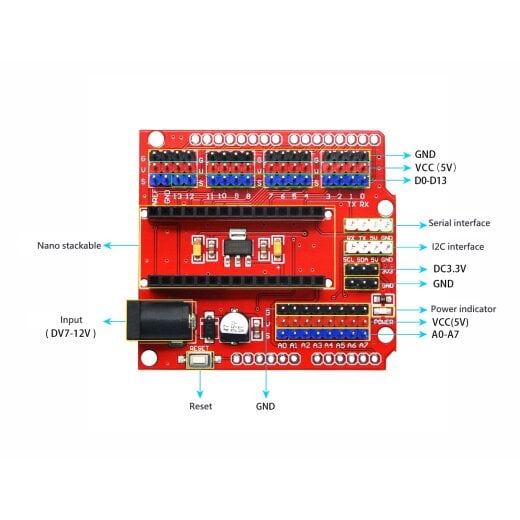

Tämä laajennuskortti on täysin yhteensopiva Nano-ohjauskortin kanssa. Tämä laajennuskortti ei vain laajentaa nano-ohjauslevyn digitaalisia ja analogisia portteja 3PIN-liitännäksi (2,54 pitch pinout) GND 5V -signaaliportille, vaan johtaa myös joihinkin yleisiin viestintäliitäntöihin, kuten: B. sarjaliikenne, I2C-viestintä, joka helpottaa suuresti nano-ohjauskortin ja muiden anturimoduulien välistä yhteyttä. Laajennuskortissa on myös virran merkkivalo ja nollauspainike.

Ulkoisen virransyötön helpottamiseksi laajennuskortissa on musta DC-nastainen otsikko ulkoiselle DC 7-12V -virtalähteelle. Muiden antureiden virransyötön helpottamiseksi laajennuskortissa on 3 DC 3,3 V:n teholähtöä (2,54 nastainen rivi ulosjohtamiseen). Laajennuslevyn kiinnittämisen muihin laitteisiin helpottamiseksi laajennuslevy on varustettu neljällä halkaisijaltaan 3 mm:n kohdistusreiällä.

Määritä:

• 3,3V lähtö
• Tulojännite: DC 7-12V
• Tappi/riviväli: 2,54 mm
• Kohdistusreiän yläosa: halkaisija 3 mm
• Mitat: 59,11 x 53,48 x 12,5 mm
• Paino: 20,6 g

Pidä kiinni:

• 1x I/O-laajennussuoja
