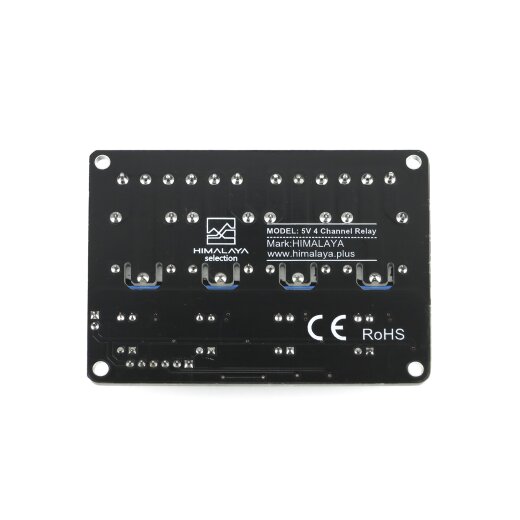

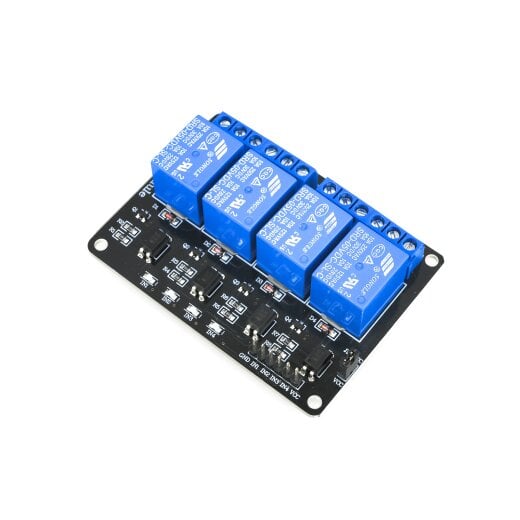

HIMALAYA 5V/220V 4-kanavainen optoerotin Relekilpi Arduinolle

Releet on valmistettu Songle -laatureleistä ja niissä on 4 tuloa ja lähtöä, jokaisessa tilanäytöllä, diodisuojauksella relekelalle, lähtökosketinkapasiteetti 10A 250VAC, 10A 30VDC, helppokäyttöinen kodinkoneisiin tai teollisuusohjaukseen.

Modulaarisen rakenteen ansiosta se on helppo yhdistää Arduino-laajennuslevyihin. Kanava on aktiivinen korkea, eli korkean tason releet aktivoituvat, jokaisessa releessä on kytkentä- ja katkaisukoskettimet. Kanavat on eristetty optoerottimella, korkean tason releiden lähtötila ilmaistaan ​​valodiodilla, rele ja TTL voidaan valita hyppyjohtimella yhteismaadoitukseen vai ei, turvallinen ja luotettava, käytännöllinen käytössä.

Tällä relemoduulilla voit helposti vaihtaa suuria kuormia mikro-ohjaimella. Sopii Arduinolle, PIC:lle, ARM:lle jne.

Tarkennus:

• Virtaus (VCC): 5 V
• Virrankulutuksen ohjaustulo n. 4 mA
• Virrankulutuskäämi n. 70 mA
• Kelan vastus noin 70 ohmia
• Suurvirtarele: AC250V 10A; DC30V 10A
• Vakioliitäntä Arduinolle, AVR:lle, PIC:lle, ARM:lle, DSP:lle, 8051:lle, ARM:lle, TTL-logiikalle
• LEDit näyttävät releiden tilan
• Koko (PxLxK) (mm): 77x54x18
• Käyttöliittymä: GND
• Optoerotin: kanssa

Pidä kiinni:

1 x 5v 4-kanavainen relemoduuli

CE sertifikaatti

CE sertifikaatti

RoHS-sertifikaatti

RoHS-sertifikaatti

Datasheet

Datasheet

Piirikaavio

Testaa sovellus
