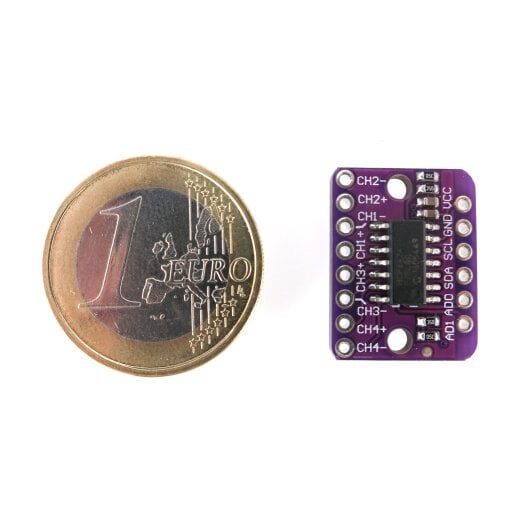

GY-MCP3424 18-bittinen ADC monikanavainen analogia-digitaalimuunnin

Valvonta

Moduuli integroituu MCP3432 A/D-muunninpiiriin. Moduuli voi tarjota analogisen tulotoiminnon Raspberry Pi:lle ja tarjota korkean tarkkuuden analogisen tulon Arduinolle.

MCP3424 on yksi MCP342X-sarjan hiljaisista ja erittäin tarkoista 18-bittisen delta-sigma analogia-digitaali (ΔΣ A/D) -muunninperheen jäsenistä.

Ominaisuus:

Itsekalibroitu sisäinen siirtymä ja vahvistus jokaista muunnoskohtaa kohden.

Käyttäjät voivat valita PGA-vahvistuksen ennen analogia-digitaalimuuntimen muuntamista. Tämän ansiosta laite voi muuntaa erittäin heikon tulosignaalin korkealla resoluutiolla.

Laitteessa on kaksi muunnostilaa:

(a) One-Shot-tila: laite suorittaa yhden muunnoksen ja siirtyy automaattisesti alhaisen tehon valmiustilaan, kunnes se vastaanottaa toisen muunnoskomennon.

b) jatkuva toiminta: muunnos tapahtuu jatkuvasti asetetulla muunnosnopeudella.

Tarkentaja

• Käyttöjännite: 2,7-5,5 V
• Valmiusvirta: 300nA (5V)
• Käyttölämpötila: -40°C ~ +125°C
• Sisäänrakennetun jännitteen viite: 2,048 V ± 0,05 %, poikkeama 15 PPM/°C
• Sisäänrakennettu ohjelmoitava vahvistusvahvistin (PGA): x1, x2, x4, x8
• Differentiaalitulon täysi skaalausalue: -2,048 V/PGA ~ 2,048 V/PGA (esim. PGA=4, on -0,512 ~ 0,512 V)
• ohjelmoitava resoluutio: 12, 14, 16, 18 bittiä
• ohjelmoitava tiedonsiirtonopeus: 240, 60, 15, 3,75 SPS
• Vahvistusvirhe: 0,05 % (PGA = 1, 18 bittiä)
• Offset Error: 15uV (PGA = 1, 18 bittiä)
• Tuloliitäntä: 4 differentiaalikanavaa, PIN-otsikko 2,54 mm:n välein
• Lähtöliitäntä: I2C, PIN-otsikko, jonka väli on 2,54 mm

Pidä kiinni

• 1x GY-MCP3424 18-bittinen ADC monikanavainen analogia-digitaali muunnin
• 1x nauha otsikkonasta
