Adafruit PowerBoost 1000 laturi – Ladattava 5V Lipo USB Boost @ 1A – 1000C 2465

KUVAUS

PowerBoost 1000C on täydellinen virtalähde kannettavaan projektiisi! Sisäänrakennetun kuormitusta jakavan akun latauspiirin avulla voit pitää virtaa vaativan projektin käynnissä myös akun latautuessa! Tämä pieni DC/DC tehostusmuunninmoduuli saa virtansa mistä tahansa 3,7 V:n LiIon/LiPoly-akusta, ja se muuntaa akun lähdön 5,2 V DC:ksi 5 V:n projekteillesi virtaa varten.

Jos et tarvitse 1A akkulaturia, älykästä kuormantasausta tai 1A iOS-vastuksia, tutustu Powerboost 500C:hen.

Kuten suositussa 5 V 1A USB-seinäsovittimessamme, olemme optimoineet lähdön 5,2 V:iin 5,0 V:n sijaan, joten siellä on vähän "päätilaa" pitkille kaapeleille, korkealle vedolle, diodin lisäämiselle lähtöön, jos haluat, jne. . 5,2 V on turvallinen kaikille 5 V:lla toimiville elektroniikkalaitteille, kuten Arduinolle, Raspberry Pille tai Beagle Bonelle, ja samalla estää ikäviä tummumista, kun USB-kaapelin resistanssi aiheuttaa suuren virrankulutuksen.

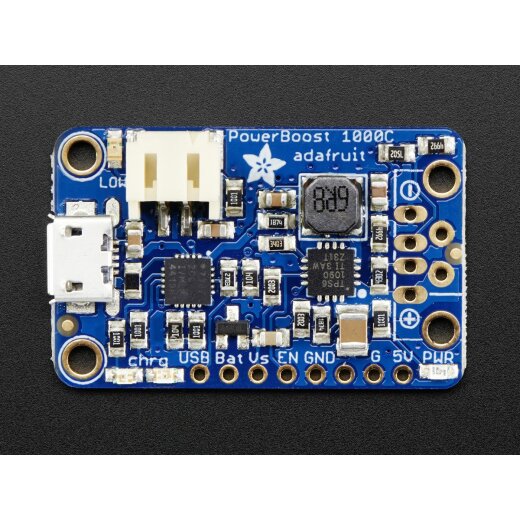

PowerBoost 1000C:n ytimessä on TPS61090-tehostinmuunnin TI:ltä. Tässä tehostetun muuntimen sirussa on joitain todella mukavia ominaisuuksia, kuten alhaisen akun tunnistus, 2A sisäinen kytkin, synkroninen muunnos, erinomainen tehokkuus ja 700 kHz korkean taajuuden toiminta. Katso nämä tiedot!

• Synkroninen toiminta tarkoittaa, että voit sammuttaa lähdön kokonaan kytkemällä ENable-nastan maahan. Tämä sammuttaa lähdön kokonaan
• 2A sisäinen kytkin (~2,5A huippuraja) tarkoittaa, että saat 1000mA+ 3.7V LiPoly/LiIon akusta. Varmista vain, että akku kestää sen!
• Alhaisen pariston merkkivalo palaa punaisena, kun jännite laskee alle 3,2 V, optimoitu LiPo/LiIon-akkukäyttöön

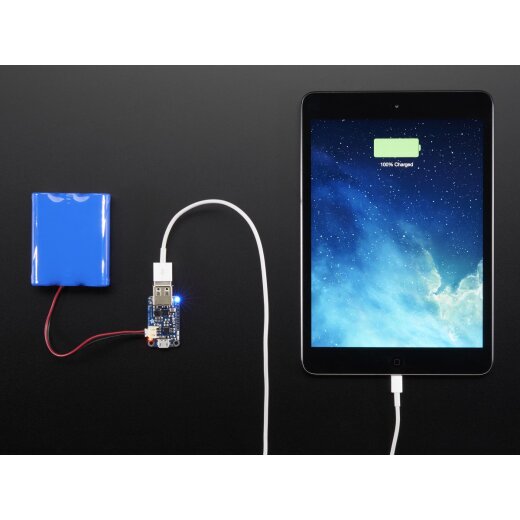

• Levy 1000mA latausvirran "iOS" datavastukset. Juota USB-liittimeen ja voit kytkeä minkä tahansa iPadin, iPhonen tai iPodin 1000 mA latausvirralla.
• Täydellinen läpimurto akkutuloon, ohjausnastoihin ja tehon ulostuloon
• 90 %+ käyttötehokkuus useimmissa tapauksissa (katso tehokkuuskäyrät teknisistä tiedoista) ja alhainen lepovirta: 5 mA, kun käytössä ja virran merkkivalo palaa, 20 uA, kun se ei ole käytössä (virran ja alhaisen akun merkkivalot eivät pala)

Tehdäksemme tästä vielä hyödyllisemmän kiinnitimme Lipolyn toiselle puolelle älykäs laturin kuormanjaolla. Latauspiiri saa virtansa microUSB-liitännän kautta ja lataa mitä tahansa 3,7 V/4,2 V LiIon- tai LiPoly-akkua enintään 1000 mA:n nopeudella. Latausnopeutta valvoo kaksi LEDiä, keltainen ilmaisee toiminnon ja vihreä syttyy, kun lataus on valmis.

Koska sisäänrakennettu laturi jakaa kuorman, se siirtyy automaattisesti USB-virtalähteeseen, kun se on käytettävissä sen sijaan, että lataa/purkaa akkua jatkuvasti. Tämä on tehokkaampi ja mahdollistaa samanaikaisen latauksen ja käynnistyksen ilman keskeytyksiä lähdössä, joten se sopii hyvin käytettäväksi "UPS:na" (interruptible power supply). Huomaa, että tätä korttia voidaan käyttää vain LiPoly-kytkennän kanssa, se ei toimi ilman akkua.

Huomaa, että latausnopeus on enintään 1 000 mA ja latausvaiheessa esiintyy tehottomuutta, joten varmista, että lataamiseen käyttämäsi USB-sovitin on korkealaatuinen, pystyy toimittamaan 2 A ja siinä on paksut virtajohdot . Tämä Adafruitin sovitin on ihanteellinen ja testattu, huonompi laatu ei toimi hyvin kaapeleiden jännitehäviön vuoksi tai aiheuttaa virtalähteen katkeamisen. Tämä pätee erityisesti, jos todella käytät 1000 mA PowerBoost 1000C:stä, MCP73871 on 1,8 A:ssa. LiPo on aina oltava kytkettynä kuormitushuippujen käsittelemiseksi, se ei ole valinnaista!

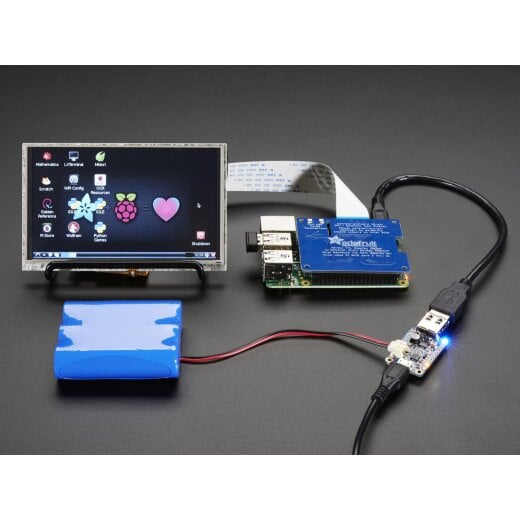

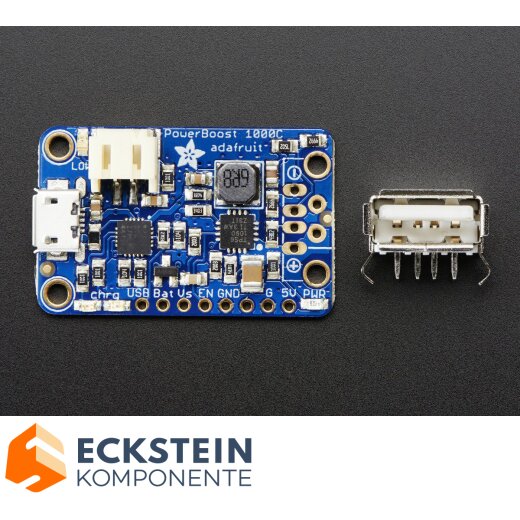

Tämä lataustehostin sopii erinomaisesti robottisi, Arduino-projektisi, yksilevytietokoneesi, kuten Raspberry Pi tai BeagleBone, virtalähteeksi! Jokaisen tilauksen mukana tulee täysin koottu ja testattu piirilevy sekä irrallinen USB A -liitäntä. Jos annat projektillesi virtaa USB:n kautta, juota USB A -liitäntään (3 minuutin juotostyö). Jos haluat käyttää liitinlohkoa, ota 3,5 mm:n 2-nastainen lohko tähän ja juota USB-liittimen paikkaan. Tai älä juota mitään kompaktimman virtalähteen saamiseksi.

Voit hankkia luonnonvalkoisen tai mustan JST-liittimen.

TEKNISET TIEDOT

• Mitat (varustettu USB-A:lla): 23mm x 45mm x 10mm
• Paino: 6g
