Adafruit BME680 – lämpötila-, kosteus-, paine- ja kaasuanturi – STEMMA QT 3660

KUVAUS

Boschin kauan odotettu BME680 tarjoaa kaikki haluamasi ympäristöanturit pienessä paketissa. Tämä pieni anturi sisältää anturitoiminnot lämpötila , kosteus , ilmanpaine ja VOC-kaasu . Kaikki SPI:stä tai I2C:stä edulliseen hintaan!

Kuten BME280 ja BMP280, tämä Boschin tarkkuusanturi voi mitata kosteutta ±3 tarkkuudella, ilmanpainetta ±1 hPa:n absoluuttisella tarkkuudella ja lämpötilaa ±1,0 °C:n tarkkuudella. Koska paine muuttuu korkeuden mukaan ja painemittaukset ovat niin hyviä, voit käyttää sitä myös korkeusmittarina ±1 metrin tai paremmalla tarkkuudella!

BME680 vie nämä anturit seuraavaan vaiheeseen sisällyttämällä siihen pienen MOX-anturin. Kuumennettu metallioksidi muuttaa vastuskykyä ilman haihtuvien orgaanisten yhdisteiden (VOC) perusteella, joten sitä voidaan käyttää kaasujen ja ampeerien, alkoholien kuten etanolin, alkoholin ja hiilimonoksidin havaitsemiseen sekä ilmanlaadun mittauksiin. Huomaa, että tämä antaa sinulle resistanssiarvon VOC-kokonaispitoisuudella, mutta ei salli kaasujen tai alkoholien erottamista.

Huomaa, että tässä anturissa, kuten kaikissa VOC/kaasuantureissa, on heilahteluja ja että sinun tulee kalibroida se tunnettuja lähteitä vastaan ​​tarkkojen mittausten saamiseksi! Yleisille ympäristöantureille se antaa kuitenkin hyvän käsityksen trendeistä ja vertailuista. Suosittelemme, että käytät tätä anturia 48 tuntia, kun saat sen ensimmäisen kerran, jotta se "palaa" ja sitten 30 minuuttia halutussa tilassa joka kerta, kun anturi on käytössä. Tämä johtuu siitä, että anturin herkkyystasot muuttuvat varhaisen käytön aikana ja vastus kasvaa hitaasti ajan myötä, kun MOX lämpenee perusarvoonsa.

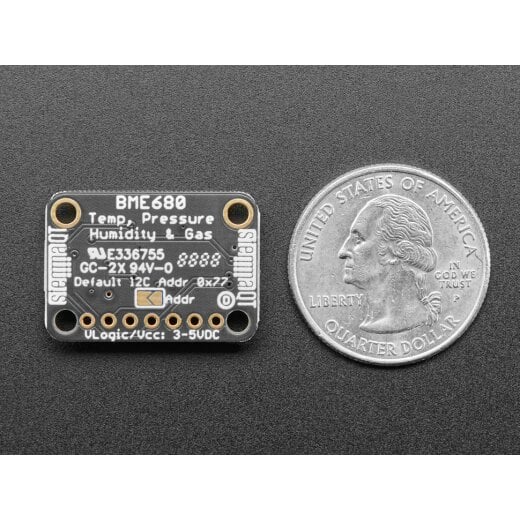

Avuksesi olemme sijoittaneet anturin piirilevylle, jossa on 3,3 V:n säädin ja jonkin verran tason siirtoa, jotta sitä voidaan helposti käyttää suosikki 3,3 V tai 5 V mikrokontrollerisi kanssa. Kaikki BME680:n nastat ovat saatavilla tavallisilla 0,100"/2,54 mm:n jakoliittimillä käytettäväksi koepalevylevyn kanssa. Jos haluat välttää juottamisen, tarjoamme nyt myös Stemma QT -liittimämme (SparkFun Qwiic -yhteensopiva). Näillä kätevillä liittimillä voit Liitä vain anturi pistorasiaan, juottamista ei tarvita!

Syvällinen opetusohjelmamme auttaa sinua käyttämään Arduino- ja CircuitPython -koodia, kaavioita, kytkentäkaavioita, Fritzing-objekteja ja paljon muuta!

TEKNISET TIEDOT

• Tuotteen mitat: 18,0 mm x 16,5 mm x 2,8 mm / 0,7" x 0,6" x 0,1"
• Tuotteen paino: 3,0 g / 0,1 unssia

Versiohistoria:

• 6. elokuuta 2020 alkaen olemme päivittäneet tämän anturin STEMMA QT -yhteensopivaksi – tämä tarkoittaa, että nyt on helppo tapa kytkeä tämä anturi ja käyttää sitä ilman juottamista! Fyysinen muoto on muuttunut, mutta pinout on identtinen edellisen ei-QT-version kanssa.
