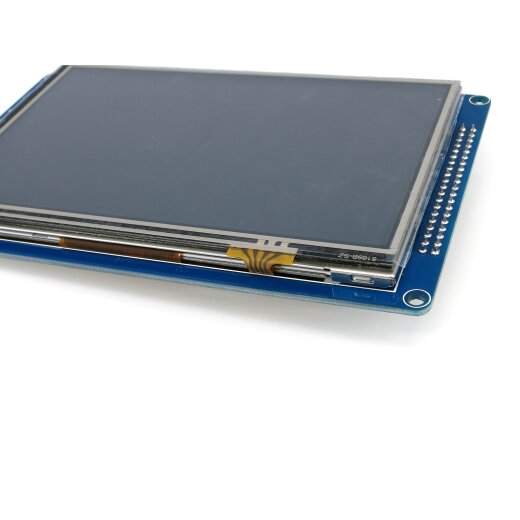

5,0 tuuman TFT LCD-näyttö ja kosketusnäyttö 800×480 SSD1963 MCU Arduinolle

Huomaa, että tälle tuotteelle ei ole kytkentäkaaviota. Oikeaa käyttöä varten saatetaan tarvita erillinen sovitinkortti.

Tarkennus:

• kosketusnäytön kanssa
• Näyttö: 5,0" TFT taustavalolla
• Värispektri: 262K
• Taustavalo: LED
• Resoluutio: 800×480
• IC-ohjain: SSD19635V/3.3V TTL Logic -yhteensopiva.
• Näyttöä voidaan käyttää suoraan 5V/3.3V Arduino-järjestelmässä.

Virtalähde

TFT (Pin: 3,3V): Näytön jännitesyöttöalue on 3-3,3 V; muista olla käyttämättä 5V. Kaikkien väylän datanastojen datataso ei saa ylittää 3,3 V.

Taustavalo (Nasta: 5V), Taustavalon syöttöjännitealue on 4,5-7V.

• Kun taustavalon virtalähde on alle 4,5 V, taustavalon ohjainpiiri on jaksoittaisessa toimintatilassa; Tässä tilassa taustavalo syttyy ja sammuu ja IC kuumenee voimakkaasti tai jopa palaa loppuun. Huomaa.

Aktivoi taustavalo (Pin: LED_A):

• Korkea: Taustavalo päällä
• Matala: Taustavalo pois päältä
• PWM-signaali: säätää kirkkautta.

Pidä kiinni:

1x 5,0" Serial TFT LCD -moduuli kosketusnäytöllä

Erityishuomautus: TFT-taustavalojen virrankulutus on suhteellisen korkea (300mA kirkkaimmassa 5":n näytössä, 600ma kirkkaimmassa 7":n näytössä).
Kun käytät USB-virtalähdettä, jotkin tietokoneen emolevyt eivät ehkä saa virtaa.
On myös mahdollista, että moduuli ei toimi USB-kaapelin huonon laadun vuoksi, mikä aiheuttaa suuren jännitteen jakautumisen. Varmista aina, että virtalähteesi on riittävän vakaa.
